概述：
ZN63(VS1)-12系列戶內固定式高壓真空斷路器是三相交流50Hz，額定電壓為才12kV的戶內開關設備，可供工礦企業、發電廠及變電站、電氣設施的控制和保護之用，并適合于頻繁操作的場所。采用操動機構與斷路器本體一體化，設計即可做為固定安裝單元，也可配用專用推進機構，組成手車單元使用。主回路部分可采用整體固封極柱，以實現斷路器小型化、高可靠、免維護，可配用KYN28A-12(GZS）等中置手車式開關柜，固定式也可配用于XGN系列固定式開關柜。
正常使用條件：
環境溫度：不高于40℃，不低于-10℃（允許在-30℃儲運）。
海拔高度：不超過1000m。（若需增高海拔，則額定絕緣水平相應提高）
相對濕度：日平均值不大于95%，飽和蒸汽壓日平均值不大于2.2*10^-3MPa，月平均大于1.8*10^-3MPa。
地震烈度：不超過8級。
使用環境：無火災、爆炸、嚴重污染、化學腐蝕及劇烈振動的場所。
主要技術參數：
| 序號 | 名稱 | 單位 | 數據 | |||
| 1 | 額定電壓 | kV | 12 | |||
| 2 | 最高工作電壓 | kV | 12 | |||
| 3 | 額定電流 | A | 630 1250 | 630 1250 1600 2000 2500 3150 | 1250 1600 2000 2500 3150 4000 | |
| 4 | 額定短路開斷電流（額定熱穩定電流-有效值） | kA | 20/25 | 31.5 | 40 | |
| 5 | 額定短路關合電流（峰值） | kA | 50/63 | 80 | 100 | |
| 6 | 額定峰值耐受電流（額定動穩定電流-峰值） | kA | 50/63 | 80 | 100 | |
| 7 | 4s額定短路耐受電流 | kA | 20/25 | 31.5 | 40 | |
| 8 | 額定絕緣水平 | 工作耐壓（額定開斷前后）/1min工頻耐壓 | kV | 對地 42（斷口48） | ||
| 沖擊耐壓（額定開斷前后）/額定雷電沖擊耐受電壓峰值 | 對地 75（斷口85） | |||||
| 9 | 額定熱穩定時間 | s | 4 | |||
| 10 | 額定操作順序 | 分-0.3S-合分-180S-合分 | ||||
| 11 | 機械壽命 | 次 | 20000 | |||
| 12 | 額定短路開斷電流開斷次數 | 次 | 50 | |||
| 13 | 操作機構額定合閘電壓（直流） | V | AC、DC、110，220 | |||
| 14 | 操作機構額定合閘電壓（直流） | V | AC、DC、110，220 | |||
| 15 | 觸頭開距 | mm | 11±1 | |||
| 16 | 超行程（觸頭彈簧壓縮長度） | mm | 3.5±0.5 | |||
| 17 | 三相分、合閘彈跳時間 | ms | ≤2 | |||
| 18 | 觸頭合閘彈跳時間 | ms | ≤2 | |||
| 19 | 平均分閘速度 | m/s | 0.9~1.2 | |||
| 平均合閘速度 | 0.5~0.8 | |||||
| 20 | 分閘時間 | 最高操作電壓下 | s | ≤0.05 | ||
| 21 | 最低操作電壓下 | ≤0.08 | ||||
| 22 | 合閘時間 | s | 0.1 | |||
| 23 | 各相主回路電阻 | μΩ | 630≤55 1250≤50 | |||
| 24 | 動靜觸頭允許磨損累積厚度 | mm | 3 | |||

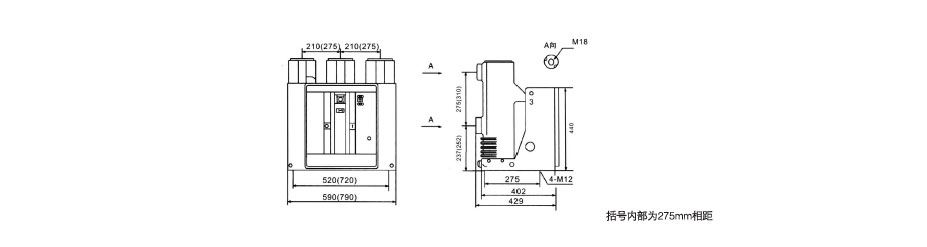

外形及安裝尺寸：
