概述：
FZW32-12/T630-20戶外高壓隔離真空負荷開關是由我公司和遼寧電力科學研究院高壓所聯合研制、開發新高壓電器產品，經嚴格的型式試驗和長期試運行考核，各項技術性能指標全部達到GB3408和IEC標準，適用于額定電壓12kV、額定電流630A、三相交流50Hz的供電網絡中。
型號含義：
正常使用條件：
◇周圍空氣溫度：+40℃～30℃；(用戶特別要求可供下限-45℃)
◇海拔不超過1000m、2000m、3000m；
◇風壓不超過700Pa(相當于風速34m/s)；
◇污穢等級不超過IV級；
◇無經常劇烈振動，地震烈度不超過8度。
主要技術參數：
序號 | 項 目 | 單位 | 技術參數 |
1
| 額定電壓 | kV | 12 |
2
| 額定頻率 | Hz | 50 |
3
| 額定電流 | A | 630 |
4 | 1min工頻耐受電壓：真空斷口、相間、相對地/隔離斷口 | kV | 42/48 |
5
| 雷電沖擊耐受電壓：相間、相對地/隔離斷口 | kV | 75/85 |
6
| 額定短時耐受電流(熱穩定) | kV | 20 |
7 | 額定短時持續時間 | s | 4 |
8
| 額定峰值耐受電流(動穩定) | kA | 50 |
| 9 | 額定短路關合電流 | kA | 50 |
10
| 機械壽命 | 次 | 1000 |
11
| 真空滅弧室觸頭允許磨損厚度 | mm | 0.5 |
12
| 手動操作力矩 | Nm | ≤200 |
13 | 重量 | kg | 100 |

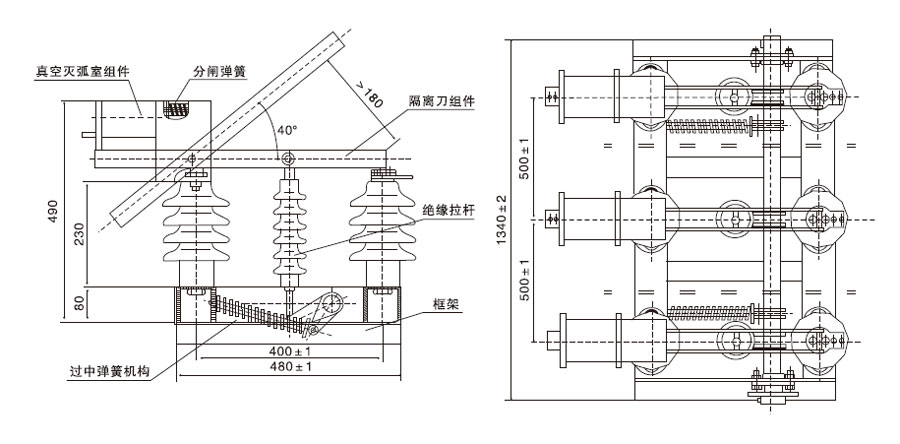

外形及安裝尺寸：
